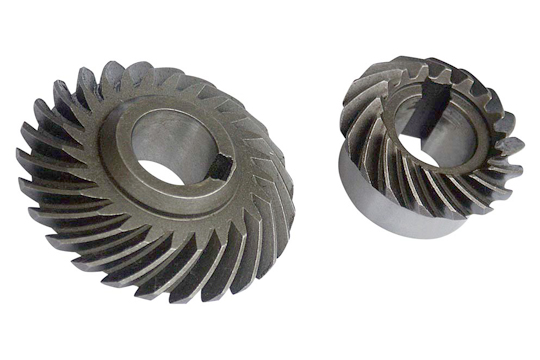

錐齒輪制作工藝

錐齒輪制作工藝

1、首先利用滾切原理，使被加工齒輪與假想的鏟形齒輪互相反復作相對的滾切工作，刀具是采用兩把直線切削刃的刨刀,裝于刀架上，并隨刀架作往復直線運動。

2、刀架安裝于搖臺上,即形成假想鏟形齒輪。假想鏟形齒輪圍繞自己的軸心線從上向下和從下向上擺動，被加工齒輪裝于分齒箱的主軸上，移動分齒箱使被加工齒輪的錐頂與假想鏟形齒輪錐頂相重合，并使齒根角與刀尖所經過的面平行。

3、在切齒時搖臺與被加工齒輪各自圍繞軸心線作互相適應的協調運動，即如兩個錐齒輪嚙合一樣,在這樣的安裝之下，被加工齒輪的。

4、軸心線與搖臺的回轉軸心線相交在一點上，這交點即是機床的中心。這樣相互的運動，使刨刀能刨出正確的漸開線齒形來。

根據工件的數量和模數，確定用單分齒法或雙分齒法刨削齒輪。對于單件小批量生產，一般使用單分齒法刨削齒輪。
